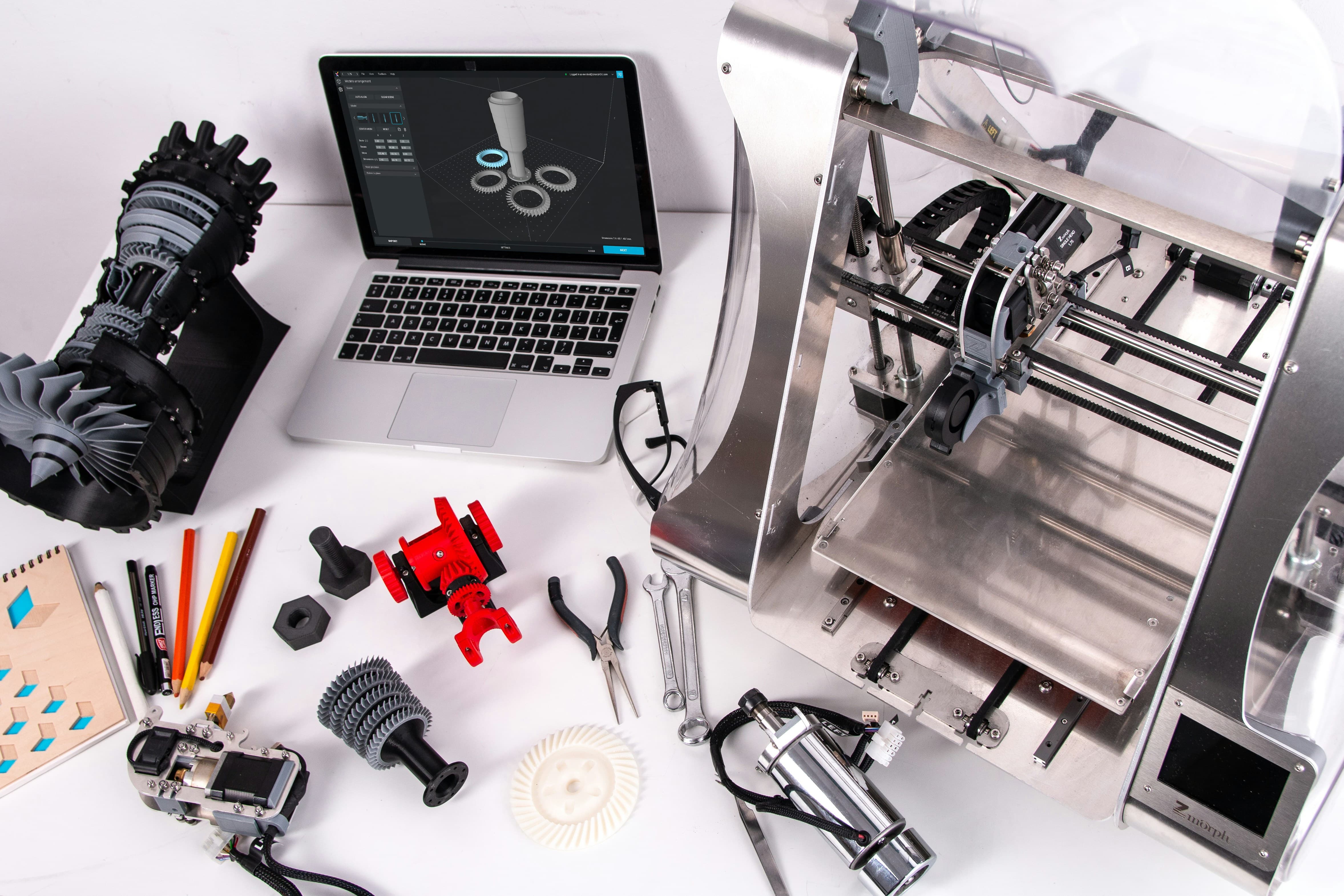

3D 프린터의 원리와 작동 방식 완벽 정리

목차 3D 프린터의 기본 원리 - 적층 제조(Additive Manufacturing) 방식 3D 프린터의 주요 작동 방식 - 기술별 차이점 3D 프린팅 과정 - 설계에서 출력까지 3D 프린터의 한계와 해결 방안 3D 프린터의 미래와 발전 가능성



1. 3D 프린터의 기본 원리 - 적층 제조(Additive Manufacturing) 방식

3D 프린터는 디지털 모델을 물리적인 형태로 변환하는 기술로, 적층 제조(Additive Manufacturing) 방식에 기반을 두고 있습니다. 이 방식은 기존의 절삭 가공(Subtractive Manufacturing)과 달리, 소재를 한 층씩 쌓아올리는 방식으로 물체를 제작합니다. 이러한 방식은 복잡한 구조물을 손쉽게 만들 수 있으며, 불필요한 소재 낭비를 줄일 수 있어 친환경적이고 경제적인 제조 기술로 주목받고 있습니다.

적층 제조는 컴퓨터가 설계한 3D 모델을 분석하고 이를 층별로 나누어 한 층씩 출력하는 과정으로 진행됩니다. 이 과정에서 프린터는 열을 가하거나 광경화 반응을 이용하여 특정 소재를 적층하며, 점차적으로 3D 형태를 완성해 나갑니다. 이를 통해 정밀한 부품 제작, 프로토타이핑, 맞춤형 제품 제작 등이 가능해집니다.







2. 3D 프린터의 주요 작동 방식 - 기술별 차이점

3D 프린터의 작동 방식은 사용되는 소재와 적층 방법에 따라 여러 가지로 나뉩니다. 대표적인 방식은 다음과 같습니다.

• FDM (Fused Deposition Modeling, 융합 적층 모델링)
  • 가장 보편적으로 사용되는 방식으로, 플라스틱 필라멘트를 가열하여 노즐을 통해 녹인 후 층층이 쌓아가는 방식입니다.
  • PLA, ABS, PETG 등 다양한 플라스틱 소재를 사용할 수 있으며, 비용이 저렴하고 유지보수가 용이합니다.
  • 단점으로는 적층 흔적이 남아 표면 마감이 필요할 수 있으며, 높은 해상도의 출력이 어렵다는 점이 있습니다.
• SLA (Stereolithography, 광경화 수지 방식)
  • 액체 상태의 광경화 수지를 레이저나 UV 광선을 이용해 굳히면서 적층하는 방식입니다.
  • 매우 높은 해상도를 제공하며, 복잡한 디테일을 가진 출력물 제작에 적합합니다.
  • 주로 주얼리, 치과 모델, 미니어처 제작 등에 사용되며, 후처리 과정이 필요합니다.
• SLS (Selective Laser Sintering, 선택적 레이저 소결)
  • 분말 형태의 플라스틱이나 금속을 레이저로 소결하여 층층이 적층하는 방식입니다.
  • 별도의 지지대(Support)가 필요하지 않아 복잡한 구조의 모델 제작이 가능합니다.
  • 산업용으로 주로 사용되며, 출력 품질이 우수하지만 비용이 높은 편입니다.
• DLP (Digital Light Processing, 디지털 광처리 방식)
  • SLA와 유사한 방식이지만, 레이저 대신 프로젝터를 사용하여 광경화 수지를 경화시킵니다.
  • 빠른 출력 속도와 높은 정밀도를 제공하며, 미세한 디테일이 필요한 출력물 제작에 유리합니다.

각 방식은 특정 용도에 적합하게 설계되어 있으며, 사용자가 원하는 출력물의 특성에 따라 적절한 방식을 선택해야 합니다.







3. 3D 프린팅 과정 - 설계에서 출력까지

3D 프린팅 과정은 기본적으로 3단계로 이루어집니다: 모델링, 슬라이싱, 출력.

• 모델링 (3D 모델 디자인)
  • 3D 프린팅을 위해서는 먼저 디지털 모델이 필요합니다.
  • 일반적으로 Fusion 360, Blender, Tinkercad 등의 3D 모델링 소프트웨어를 사용하여 설계합니다.
  • 인터넷에서 제공하는 무료 3D 모델을 다운로드하여 사용할 수도 있습니다 (Thingiverse, Printables 등).
• 슬라이싱 (Slicing) 및 프린트 설정
  • 3D 모델을 프린터가 이해할 수 있도록 슬라이싱 소프트웨어를 통해 G-code 파일로 변환해야 합니다.
  • Cura, PrusaSlicer, LycheeSlicer 등의 프로그램을 사용하여 모델을 층별로 나누고 적층 경로를 생성합니다.
  • 노즐 온도, 출력 속도, 지지대(Support), 레이어 두께 등의 설정을 조정하여 최적의 출력을 보장해야 합니다.
• 출력 및 후처리
  • FDM 방식의 경우 출력 후 지지대를 제거하고, 표면을 부드럽게 다듬는 작업이 필요할 수 있습니다.
  • SLA 및 DLP 방식의 경우 출력물이 레진 상태이므로 IPA(알코올) 세척과 UV 경화 과정이 필요합니다.
  • SLS 방식의 경우 파우더를 제거하는 후처리 작업이 포함됩니다.







4. 3D 프린터의 한계와 해결 방안

3D 프린팅은 혁신적인 기술이지만 몇 가지 한계점도 존재합니다.

• 출력 속도가 느리다
  • 기존 제조 방식과 비교했을 때, 3D 프린팅은 상대적으로 출력 속도가 느린 편입니다.
  • 이를 해결하기 위해 듀얼 익스트루더(Dual Extruder) 프린터나 고속 FDM 프린터가 개발되고 있습니다.
• 출력 품질이 균일하지 않을 수 있다
  • 프린터의 설정(온도, 레이어 두께, 출력 속도)이 정확하지 않으면 품질이 떨어질 수 있습니다.
  • 프린터 캘리브레이션을 정기적으로 수행하고, 적절한 필라멘트를 사용하는 것이 중요합니다.
• 재료의 한계
  • FDM 방식의 경우 플라스틱 소재 중심이며, 강도가 높은 금속 부품을 만들기 어렵습니다.
  • 이를 해결하기 위해 탄소섬유 강화 필라멘트, 금속 3D 프린팅 기술(SLM, EBM) 등이 개발되고 있습니다.







5. 3D 프린터의 미래와 발전 가능성

3D 프린팅 기술은 지속적으로 발전하고 있으며, 미래에는 더욱 다양한 분야에서 활용될 것으로 예상됩니다.

• 의료 분야의 발전: 맞춤형 인공 장기, 치과용 보철물, 의료용 임플란트 제작이 더욱 정밀해질 것입니다.
• 건축 및 대형 구조물 프린팅: 콘크리트를 활용한 건축용 3D 프린팅이 활성화되고 있습니다.
• 우주 산업에서의 활용: NASA와 SpaceX 등에서는 3D 프린팅을 이용해 우주 환경에서 부품을 제작하는 기술을 연구하고 있습니다.
• 소비자 맞춤형 제품 생산: 3D 프린팅이 보급화되면서 개인 맞춤형 제품(신발, 의류, 액세서리 등)의 제작이 가능해질 것입니다.

이러한 발전 가능성을 고려할 때, 3D 프린팅은 앞으로 제조업을 혁신하고 더욱 널리 활용될 핵심 기술로 자리 잡을 것입니다.
